PIV(Particle Image Velocimetry)란 광학 원리를 이용하여 유동장 내부의 흐름 패턴을 시각화하여 여러 지점에서의 흐름 속도를 동시에 계측하는 유동가시화 장비입니다.
유체의 흐름을 잘 따르는 추적 입자를 충분한 양만큼 유체에 투입한 후 레이저 등의
광원으로 비추고 매우 짧은 시간 동안 추적입자를 연속적으로 촬영하여 만들어진 영상을

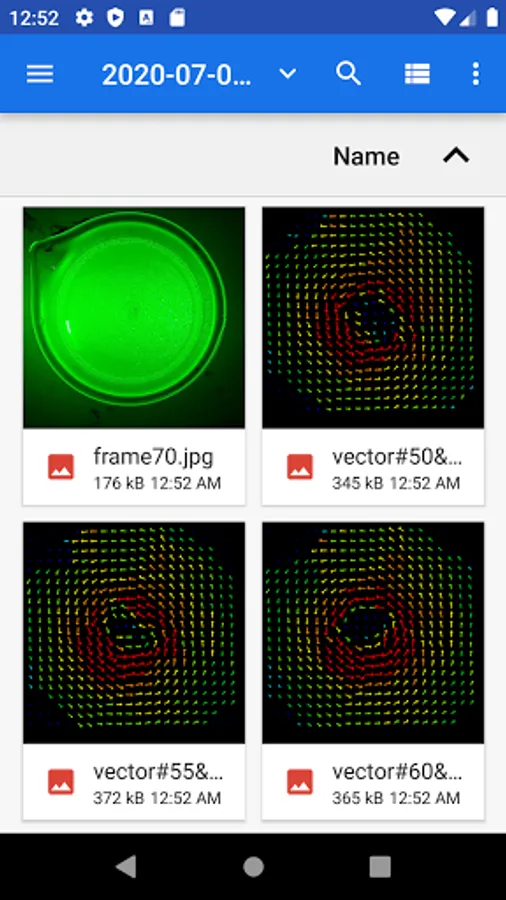

분석함으로써 대상 흐름의 속도와 방향(벡터장)을 얻게 됩니다.
Particle이 포함된 유동을 레이저 등의 광원을 비추고 고속카메라로 촬영한 영상이 있다면 이 앱을 통해 PIV해석이 가능합니다.
또한 Particle이 포함된 유동과 광원만 있다면, 스마트폰 카메라를 이용해 촬영한 영상을
통해서도 PIV 해석이 가능합니다.

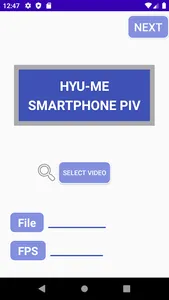

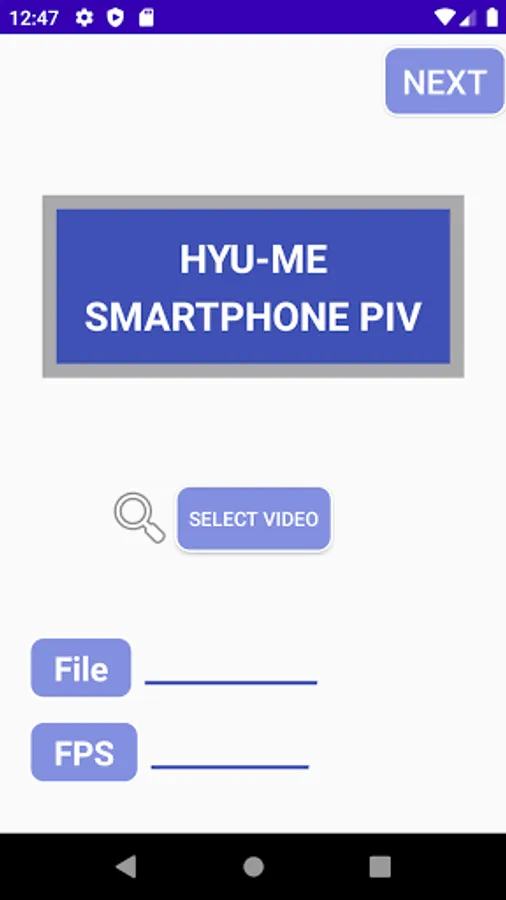

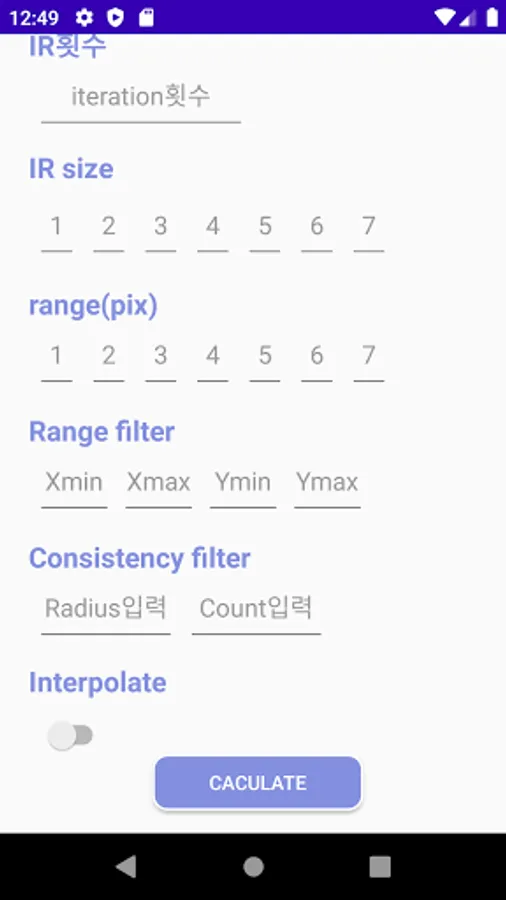

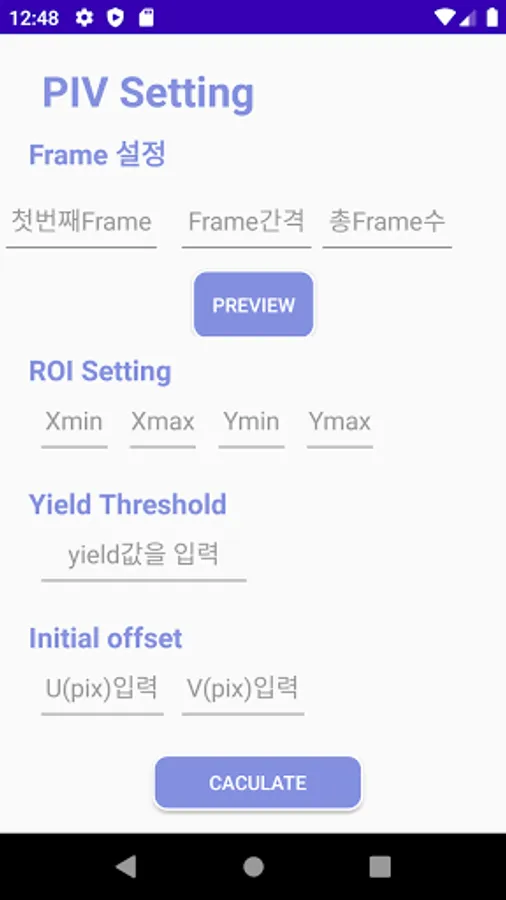

분석하고자하는 유동 영상을 업로드한 뒤, 간단한 셋팅과 필터링을 거치면

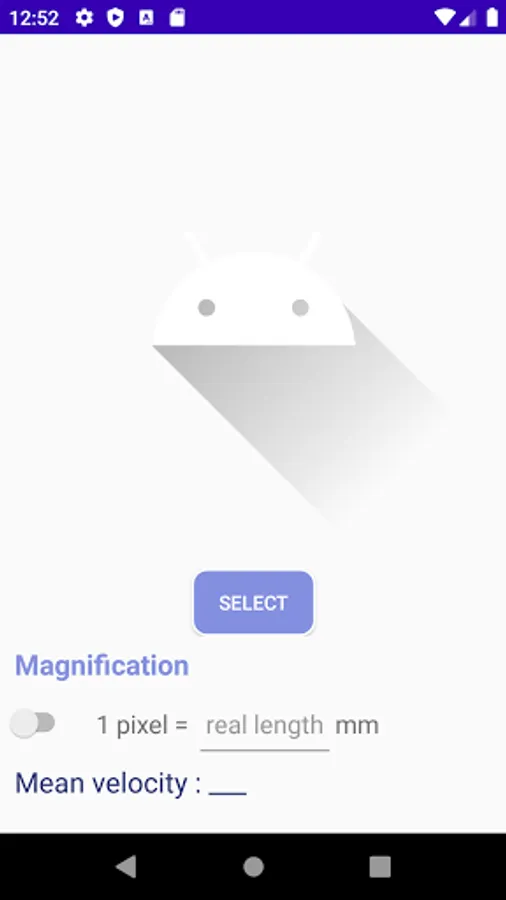

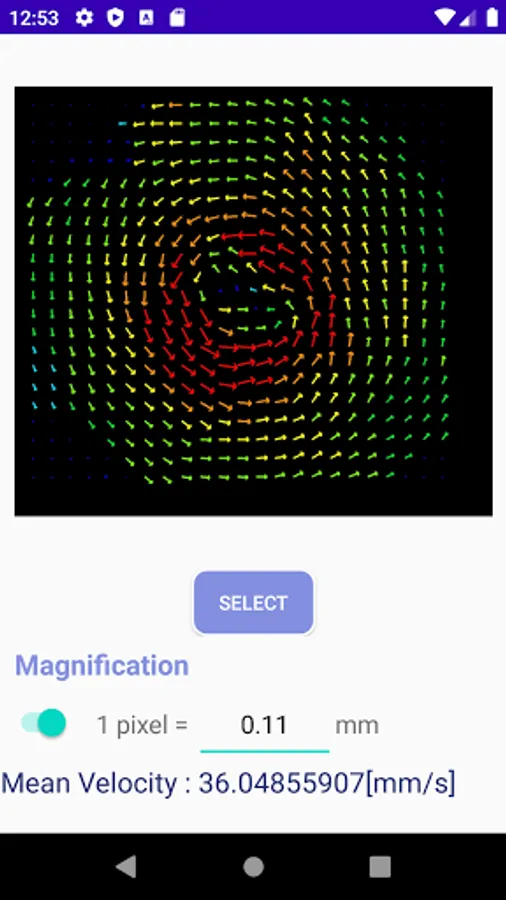

속도장의 평균속도를 [mm/s]단위로 확인할 수 있습니다.
2021-1 한양대학교 기계공학종합설계로 측정된 속도장으로부터 압력장은 계산해주는 기능이 추가되었습니다.
2020-1, 2021-1 한양대학교 기계공학종합설계 작품입니다.
팀원: 이현지, 최승호, 최진성 (2020)
팀원: 김준, 박규형, 박수연 (2021)
지도교수: 송시몬 교수
조교: 안성빈, 송우빈
유체의 흐름을 잘 따르는 추적 입자를 충분한 양만큼 유체에 투입한 후 레이저 등의
광원으로 비추고 매우 짧은 시간 동안 추적입자를 연속적으로 촬영하여 만들어진 영상을
분석함으로써 대상 흐름의 속도와 방향(벡터장)을 얻게 됩니다.
Particle이 포함된 유동을 레이저 등의 광원을 비추고 고속카메라로 촬영한 영상이 있다면 이 앱을 통해 PIV해석이 가능합니다.
또한 Particle이 포함된 유동과 광원만 있다면, 스마트폰 카메라를 이용해 촬영한 영상을
통해서도 PIV 해석이 가능합니다.
분석하고자하는 유동 영상을 업로드한 뒤, 간단한 셋팅과 필터링을 거치면
속도장의 평균속도를 [mm/s]단위로 확인할 수 있습니다.
2021-1 한양대학교 기계공학종합설계로 측정된 속도장으로부터 압력장은 계산해주는 기능이 추가되었습니다.
2020-1, 2021-1 한양대학교 기계공학종합설계 작품입니다.
팀원: 이현지, 최승호, 최진성 (2020)
팀원: 김준, 박규형, 박수연 (2021)
지도교수: 송시몬 교수
조교: 안성빈, 송우빈
