ユニラインモニタ(DU-01W用)

NKE corporation
Free

About ユニラインモニタ(DU-01W用)

本アプリは、専用デバッグユニット「DU-01W」と通信し、ユニラインのI/Oモニタ、IDモニタなどができるアプリです。
ユニラインのI/Oチェックや断線箇所の特定などが無線で容易に可能になります。


[使用方法]
・デバッグユニットとiOS端末をWi-Fi接続します。

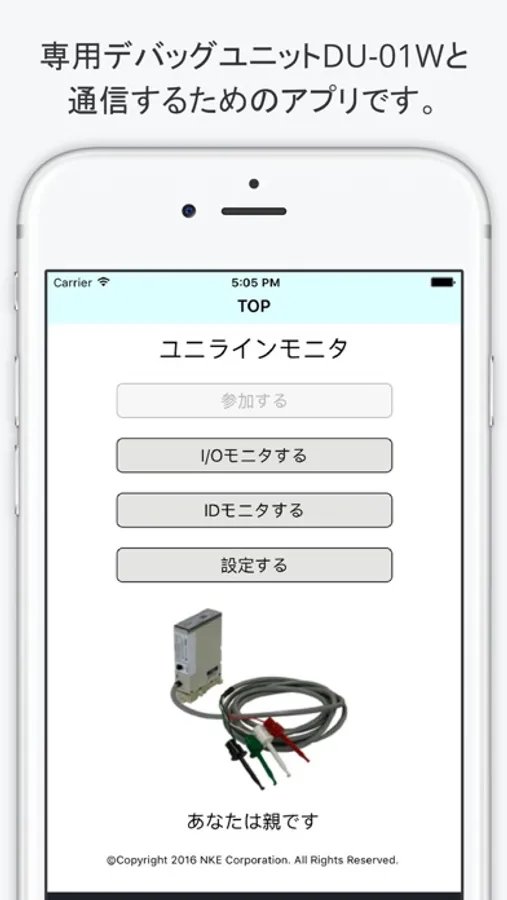

・アプリを起動し、「参加する」ボタンを押します。
・接続台数に応じ、「親」「子」「接続台数オーバー」のいずれかの参加権限が返ってきます。
・最初に接続した端末が「親」それ以降に接続した端末は「子」となります。(同時に4台まで接続可能)
・「親」はすべての項目が使用可能です。「子」は一部の項目しか使用できません。
・「設定する」「I/Oモニタする」「IDモニタする」のうちから、使用したい項目を選択してご使用ください。



[項目詳細]

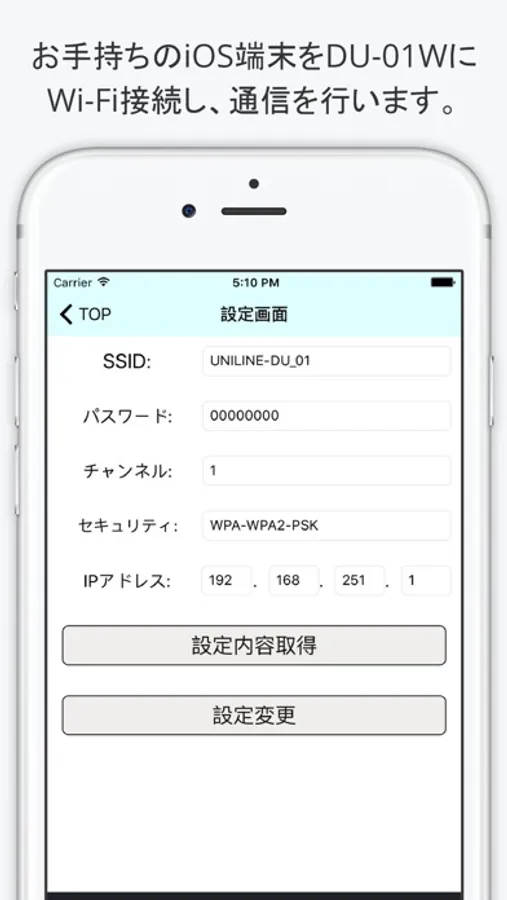

「設定する」...デバッグユニットのWi-Fi設定情報の読み出し、および変更ができます。
SSID、パスワード、チャンネル、セキュリティ、IPアドレスが以下の条件で変更可能です。

「SSID」:[a~z],[A~Z],[0~9],[ - ],[ _ ]を組み合わせた1~32文字
「パスワード」:[a~z],[A~Z],[0~9],[ - ],[ _ ]を組み合わせた8~64文字
「チャンネル」:[1~13]
「セキュリティ」:[なし],[WPA-PSK],[WPA2-PSK],[WPA-WPA2-PSK]
「IPアドレス」:[(1~223).(0~255).(0~255).(1~254)]の範囲で任意の組み合わせ

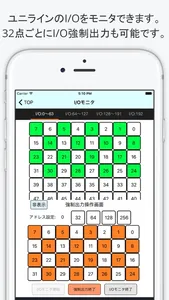

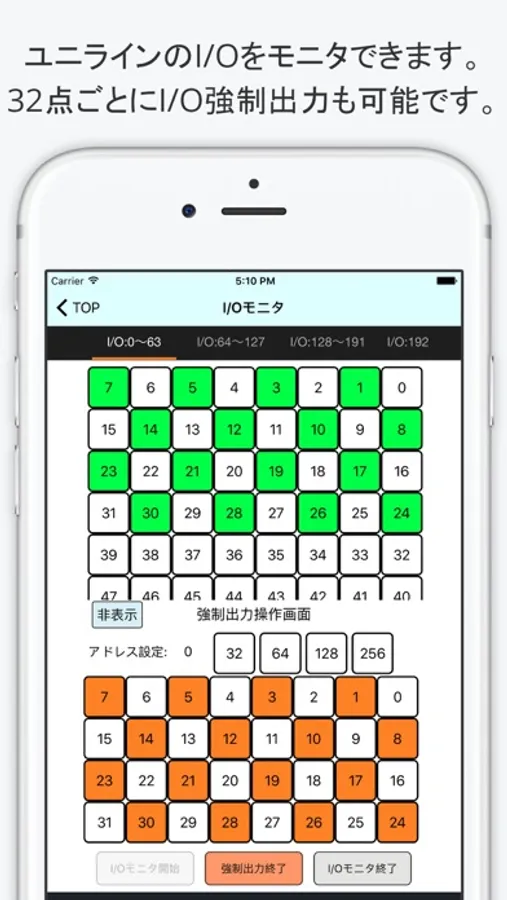

「I/Oモニタする」...デバッグユニットが接続されているラインのI/O情報を表示します。
また、強制出力操作画面を操作することで、I/O強制出力が可能です。
アドレス設定ボタンで設定した先頭アドレス番号から連続した32点分を強制出力ONすることができます。


「IDモニタする」...デバッグユニットが接続されているラインに接続されているラインに接続されているユニラインターミナルID情報を表示します。
登録ID番号は緑色、断線ID番号は赤色で表示されます。
この機能は、ユニラインの断線検知機能を正しく設定した上でご使用下さい。



※3.5inch(iphone4sなど)より小さいディスプレイでは、画面表示が窮屈になり、操作性が悪くなってしまいますがご了承ください。


[Ver情報]
ユニラインモニタ Ver1.0.4
